Ako spätne sklopné odstredivé ventilátory EC znižujú spotrebu energie a hluk?

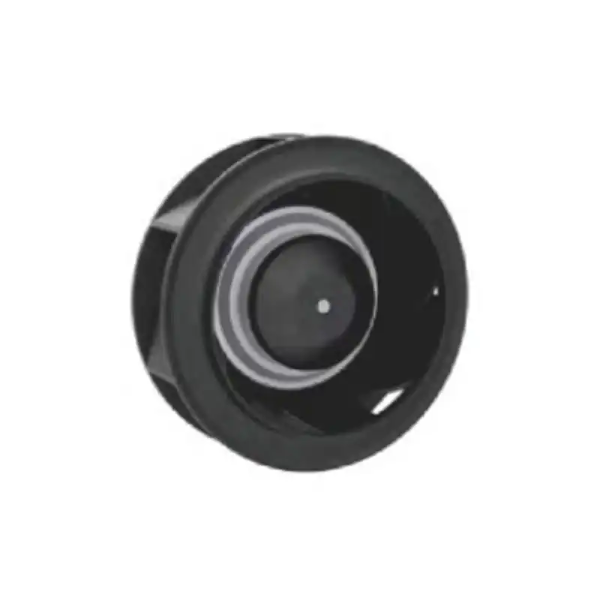

V moderných ventilačných a vzduchotechnických systémoch neboli požiadavky na vyššiu účinnosť a nižší akustický vplyv nikdy väčšie. Medzi efektívne, no často nepochopené riešenia patria EC spätne naklápacie radiálne ventilátory . Tieto ventilátory kombinujú technológiu elektronicky komutovaného (EC) motora s dozadu zakrivenými alebo dozadu naklonenými obežnými kolesami, čím poskytujú výkonnostný profil, ktorý výrazne znižuje elektrický príkon a prevádzkovú hlučnosť. Pochopenie presných mechanizmov týchto výhod pomáha inžinierom, správcom zariadení a systémovým dizajnérom robiť informované rozhodnutia pre udržateľné a pohodlné prostredie.

Hlavná technológia v pozadí úspor

Aby sme pochopili, ako EC spätne naklápacie odstredivé ventilátory znižujú spotrebu energie, musíme oddeliť dve primárne komponenty: typ motora a geometriu lopatiek.

EC motor je v podstate bezkomutátorový jednosmerný motor s integrovanou inteligentnou riadiacou elektronikou. Na rozdiel od tradičných striedavých indukčných motorov, ktoré bežia pri pevných rýchlostiach na základe frekvencie siete (50/60 Hz), EC motory konvertujú prichádzajúci striedavý prúd na jednosmerný a potom využívajú moduláciu šírky impulzu na generovanie rotujúceho magnetického poľa. To umožňuje presnú reguláciu rýchlosti bez strát, ktoré sú vlastné externým frekvenčným meničom (VFD). Ešte dôležitejšie je, že EC motory si zachovávajú vysokú účinnosť v širokom prevádzkovom rozsahu – často presahujúcom 85 % aj pri čiastočnom zaťažení, zatiaľ čo AC indukčný motor môže pri škrtení klesnúť na 50 – 60 %.

Dizajn obežného kolesa s naklápaním dozadu dopĺňa inteligenciu motora. Keď sa obežné koleso otáča, vzduch vstupuje axiálne a je vypúšťaný radiálne. Dozadu zahnuté lopatky tlačia vzduch smerom von pomocou odstredivej sily, ale s uhlom lopatky, ktorý sa nakláňa preč od smeru otáčania. Táto geometria poskytuje niekoľko aerodynamických výhod:

Neprítomnosť oblasti preťaženia znamená, že motor odoberá menej prúdu, aj keď systém obmedzuje prúdenie vzduchu, na rozdiel od dopredu zakrivených ventilátorov, ktoré môžu odoberať nadmerný výkon pri uzavretých klapkách. Táto vlastná vlastnosť priamo znižuje plytvanie elektrickou energiou.

Mechanizmy znižovania energie v praxi

Úspora energie odstredivých ventilátorov EC so spätným naklápaním vyplýva z troch odlišných ciest: účinnosti motora, škálovania podľa zákona afinity a eliminácie externých strát pri riadení.

1. Účinnosť motora a pohonu.
Štandardný striedavý indukčný motor s VFD zaznamenáva harmonické straty a zvyčajne pracuje s účinnosťou 75–82 % pri 50 % rýchlosti. EC motor s integrovanou komutáciou dosahuje v rovnakom rozsahu účinnosť 88 – 92 %. Rozdiel nie je triviálny – pre ventilátor, ktorý beží 8 000 hodín ročne pri čiastočnom zaťažení, môže variant EC znížiť spotrebu energie súvisiacu s motorom o 15 – 20 % pred zohľadnením samotnej krivky ventilátora.

2. Kompatibilita so zákonom afinity.
Zákony afinity uvádzajú, že výkon ventilátora sa mení s kockou rýchlosti. Zníženie rýchlosti o 20 % znižuje spotrebu energie takmer o 50 %. Pretože EC spätne naklápacie odstredivé ventilátory umožňujú plynulé ovládanie rýchlosti bez externých VFD, operátori môžu presne prispôsobiť prietok vzduchu požiadavkám. Tým sa eliminujú nehospodárne praktiky, ako je beh na plné otáčky a vypúšťanie prebytočného vzduchu pomocou klapiek alebo obtokových ventilov. Každé zníženie rýchlosti o 10 % prináša približne o 27 % menej energie – priama a opakovateľná úspora.

3. Zníženie účinku systému.
Spätne naklápacie lopatky vytvárajú rovnomernejší profil výstupnej rýchlosti, čím sa znižujú turbulencie po prúde. Nižšia turbulencia znamená nižšie straty statického tlaku v potrubí, filtroch a cievkach. V dôsledku toho ventilátor vyžaduje menej rotačnej energie na prekonanie odporu systému. Merania v teréne dôsledne ukazujú, že nahradenie konvenčného dopredu zakriveného ventilátora EC dozadu naklápacím odstredivým ventilátorom s porovnateľnou prevádzkou môže znížiť celkový výkon systému o 30–45 %, a to ešte pred optimalizáciou ovládacích prvkov.

Zníženie hluku: Aerodynamický a elektrický pôvod

Vysokofrekvenčné pískanie a nízkofrekvenčné dunenie sú bežné sťažnosti tradičných ventilátorov. EC spätne naklápacie odstredivé ventilátory riešia hluk pri jeho zdrojoch – aerodynamických aj elektromagnetických.

Aerodynamická redukcia hluku.
Dopredu zakrivené čepele vytvárajú menšiu separáciu hraničnej vrstvy a vírenie v porovnaní s dopredu zakrivenými alebo radiálnymi čepeľami. Vzduch plynule prúdi po povrchu lopatky a vystupuje s menšou intenzitou turbulencií. To priamo znižuje širokopásmový šum, najmä v rozsahu 500–2000 Hz, čo je rušivé pre ľudský sluch. Okrem toho, pretože ventilátor pracuje pri nižších otáčkach pri rovnakej prevádzke (v dôsledku vyššieho tlakového koeficientu), dominantný zdroj hluku – frekvencia prechodu lopatiek – sa posúva smerom nadol v amplitúde.

Eliminácia mechanických a elektrických harmonických.
Tradičné striedavé motory s VFD často vytvárajú počuteľný magnetostrikčný hluk (vysoké kňučanie) a zvlnenie krútiaceho momentu pri spínacích frekvenciách. Schéma sínusovej komutácie EC motora v kombinácii s presným tvarovaním prúdu minimalizuje tieto artefakty. Výsledkom je hladší výstup krútiaceho momentu a zníženie úrovne elektromagnetického hluku o 5–8 dB(A) v porovnaní s ekvivalentmi striedavého prúdu s VFD pri rovnakých podmienkach prúdenia vzduchu.

Prevádzkový hluk pri nízkom prietoku.
Bežné ventilátory so zníženým prietokom sa môžu dostať do nestabilných oblastí, čo spôsobí rázy alebo zablokovanie otáčania. Tieto javy vytvárajú rytmický, pulzujúci hluk, ktorý sa môže šíriť potrubím do obývaných priestorov. EC spätne naklápacie odstredivé ventilátory sa tomu vyhýbajú, pretože plochá krivka tlaku a aktívna spätná väzba otáčok udržiavajú pracovný bod mimo limitov prepätia. Dokonca aj pri 20 – 30 % plného prietoku zostáva hluk primárne aerodynamický a nie impulzívny, vďaka čomu je menej nápadný a ľahšie sa dá tlmiť pasívnymi tlmičmi.

Nepriame výhody, ktoré posilňujú hodnotu

Nižšia spotreba energie a znížená hlučnosť nie sú jediné výhody. Viaceré sekundárne efekty ďalej posilňujú dôvody pre EC odstredivé ventilátory s naklápaním dozadu.

• Menšia fyzická stopa. Vyššia aerodynamická účinnosť umožňuje menšiemu obežnému kolesu premiestňovať rovnaký objem vzduchu, čím sa zmenšujú rozmery krytu ventilátora a umožňuje sa kompaktnejšie usporiadanie zariadení.
• Nižšie chladiace zaťaženie v interiéri. Odpadové teplo z motora je minimalizované, pretože EC motor generuje oveľa menšie tepelné straty ako AC motor pri čiastočnom zaťažení. V uzavretých priestoroch, ako sú vzduchotechnické jednotky alebo elektronické skrine, to znižuje zaťaženie chladiacich systémov.
• Zjednodušená inštalácia a údržba. Bez externých frekvenčných meničov, stýkačov alebo samostatnej riadiacej kabeláže je možné ventilátor uviesť do prevádzky rýchlejšie. Menej komponentov znamená menej porúch a nižšie náklady na dlhodobý servis.
• Dodržiavanie prísnych predpisov. Mnohé jurisdikcie teraz presadzujú stupne účinnosti ventilátorov (FEG) alebo normy energetickej účinnosti (MEPS). EC spätne naklápacie odstredivé ventilátory ľahko spĺňajú alebo prekračujú tieto požiadavky, čím sa vyhýbajú oneskoreniam projektu a sankciám za dodatočné vybavenie.

Praktická integrácia do HVAC a priemyselných systémov

Prijatie tejto technológie ventilátora nevyžaduje prepracovanie celých vzduchových systémov. EC spätne naklápacie radiálne ventilátory sú dostupné v štandardných konfiguráciách krytu (SWSI, DWDI) a môžu byť dodatočne namontované do existujúcich jednotiek, kde rozmery motora a kolies zodpovedajú. Pri nových konštrukciách môžu dizajnéri systému zmenšiť vykurovacie a chladiace špirály, pretože ventilátor poskytuje konzistentnejšie prúdenie vzduchu proti premenlivému odporu – priamy dôsledok charakteristiky plochého tlaku.

Integrácia ovládania je jednoduchá. Väčšina EC ventilátorov akceptuje 0–10 V, PWM alebo dokonca priame signály Modbus RTU. To umožňuje systémom správy budov modulovať rýchlosť ventilátora na základe snímačov CO₂, izbovej teploty alebo statického tlaku v potrubí bez dodatočného hardvéru rozhrania. Zabudovaná diagnostika tiež poskytuje spätnú väzbu o spotrebe energie, rýchlosti a prevádzkových hodinách v reálnom čase, čo umožňuje prediktívne stratégie údržby.

Riešenie bežných mylných predstáv

Niektorí skeptici tvrdia, že počiatočné náklady na EC spätne naklápacie odstredivé ventilátory sú vyššie ako jednoduché AC alternatívy. Aj keď to platí na úrovni komponentov, celkové náklady na vlastníctvo rozprávajú iný príbeh. Samotné úspory energie zvyčajne vrátia prémiu do 8 až 18 mesiacov v prípade aplikácií v nepretržitej prevádzke. Sťažnosti na hluk, ktoré často vedú k nákladným úpravám v teréne, ako sú akustické kryty alebo tlmiče hluku, sú výrazne znížené alebo úplne odstránené. Okrem toho, bez VFD a ich pridružených harmonických filtrov môžu byť celkové náklady na systém neutrálne alebo dokonca nižšie.

Ďalšou mylnou predstavou je, že dozadu sklopné ventilátory sú nevhodné pre špinavé prúdy vzduchu. V skutočnosti samočistiacia povaha dozadu zakrivených čepelí – kde odstredivá sila vymršťuje častice smerom von, namiesto toho, aby umožňovala usadzovanie na čele čepele – ich robí robustnejšími pri aplikáciách s ľahkým prachom ako dopredu zakrivené konštrukcie. Pre ťažké častice sú k dispozícii špeciálne nátery alebo materiály bez toho, aby bola ohrozená účinnosť EC motora.

Záver

Súčasné zníženie spotreby energie a hluku je významnou výzvou v elektromechanických zariadeniach, ale spätne naklápacie odstredivé ventilátory EC to dosahujú skôr prostredníctvom fyzikálneho dizajnu ako kompromisov. EC motor eliminuje straty externých frekvenčných meničov a zachováva vysokú účinnosť pri čiastočných otáčkach, zatiaľ čo spätne sklopné obežné koleso zabraňuje preťaženiu, stabilizuje prúdenie vzduchu a znižuje hluk generovaný turbulenciami. Spoločne umožňujú presné prispôsobenie prúdenia vzduchu požiadavkám v reálnom čase, čím znižujú spotrebu energie o 30 % alebo viac a znižujú hladinu akustického tlaku o niekoľko decibelov bez nákladných akustických úprav.

Pre majiteľov zariadení, ktorí hľadajú nižšie účty za energie a menej rušivé vybavenie, pre inžinierov, ktorí majú za úlohu splniť výkonnostné štandardy, a pre obyvateľov, ktorí chcú jednoducho tiché a pohodlné priestory, predstavujú tieto ventilátory praktickú a osvedčenú evolúciu v technológii pohybu vzduchu. Otázkou už nie je, či ich prijať, ale ako rýchlo je možné upgradovať existujúce systémy, aby sa využili výhody.
